Apparatuur voor kwaliteitscontrole
Productievloeren bij de RFID-productie worden overal met hetzelfde probleem geconfronteerd. Een batch van tienduizend tags komt van de lijn, wordt verzonden en drie weken later belt de klant omdat acht procent van hen in het veld niet wil lezen. De tags testten prima op het verbindingsstation. Ze testten prima na het lamineren. Ergens tussen de fabriek en het magazijnschap ging er iets mis. Dit is de reden waarom er end{5}}of-inspectie bestaat, en waarom de investering in detectieapparatuur zichzelf binnen enkele maanden na implementatie terugbetaalt.
De productiefaciliteit van Syntek beschikt over speciale inspectiestations na elke belangrijke processtap. De kritische poort bevindt zich bij de eindmontage, waar afgewerkte tags in hun sleutelhangerbehuizingen of polsbandbehuizingen de RF-verificatie passeren voordat ze het verpakkingsmateriaal aanraken. De apparatuur verwerkt beide frequentiebanden die gebruikelijk zijn in commerciële toepassingen. UHF-tags die in het bereik van 860-960 MHz werken, volgen het EPC Global Gen2-protocol, formeel gepubliceerd als ISO 18000-6C. HF-tags op 13,56 MHz zijn afhankelijk van de toepassingsvereisten in twee protocolfamilies te verdelen, waarbij betalings- en toegangscontrole doorgaans gebruik maakt van ISO 14443 en supply chain-toepassingen die draaien op ISO 15693.
De praktische uitdaging is dat de RF-prestaties veranderen na inkapseling. Een inlay leest perfect op de haspel. Hetzelfde inlegstuk dat in ABS-plastic is gedrukt of met siliconen is omgoten, kan met 15 MHz of meer ontstemmen. De diëlektrische eigenschappen van het behuizingsmateriaal verschuiven de antenneresonantie. Dikkere behuizingen vergroten de opening tussen chip en lezerantenne, waardoor de koppelingsefficiëntie afneemt. Deze effecten zijn voorspelbaar, maar niet uniform voor alle productiebatches. Materiaalleveranciers veranderen formuleringen. De temperaturen bij het spuitgieten variëren tussen ochtend- en middagdiensten. De enige manier om de uitschieters op te sporen is door elke afzonderlijke eenheid te testen.
Detectieapparatuur in de faciliteit ondervraagt elke tag met gekalibreerde RF-energie en meet de respons. De tag wordt geactiveerd en reageert met zijn ID, of mislukt. Binaire pass-fail-sortering lost de voor de hand liggende gebreken op. Nuttiger gegevens zijn afkomstig van drempeltests, waarbij de apparatuur het minimale vermogen bepaalt

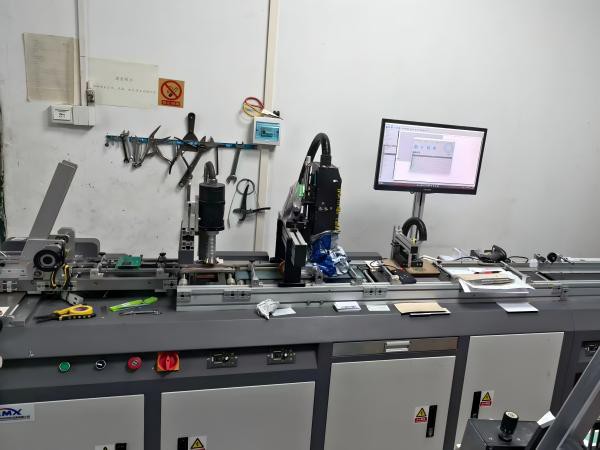

De verwerkingscapaciteit van inspectieapparatuur varieert afhankelijk van de testcomplexiteit. Een eenvoudige aanwezigheidscontrole, waarbij wordt bevestigd dat de tag op nominaal vermogen reageert, duurt milliseconden per eenheid. Volledige karakterisering inclusief frequentiebereik, gevoeligheidsmeting over meerdere punten en geheugenverificatie verlengt de cyclustijd aanzienlijk. Productieomgevingen balanceren de testdiepte en de lijnsnelheid. De algemene configuratie voert een aanwezigheidscontrole uit plus TID-lezen plus enkele-frequentiegevoeligheidsmeting, waarbij snelheden tussen de tienduizend en vijftienduizend eenheden per uur worden bereikt, afhankelijk van de tagafstand op het netwerk van de provider.

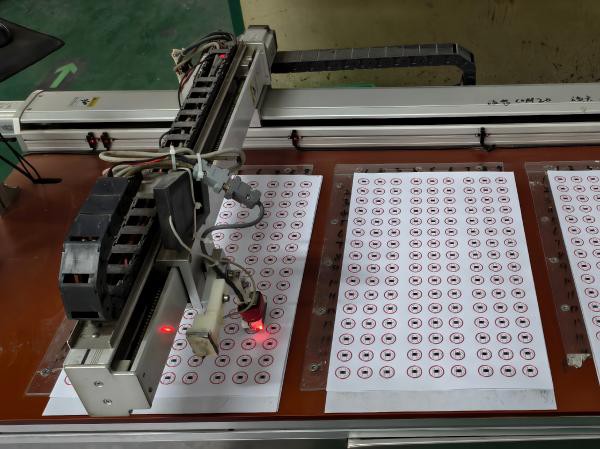

"Het lezen van de TID heeft een specifiek doel dat verder gaat dan eenvoudige verificatie. Het tag-identificatiegeheugen bevat een in de fabriek- geprogrammeerde code die de chipfabrikant en het model identificeert. Deze gegevens kunnen niet worden gewijzigd na de fabricage van de chip. Door de TID samen met de testresultaten te registreren, ontstaat traceerbaarheid van het eindproduct tot aan de partij silicium. Wanneer fouten in het veld rond specifieke TID-bereiken clusteren, kan het kwaliteitsteam de getroffen productiebatches isoleren zonder hele productlijnen terug te roepen. De terugroepactie uit 2012, die betrekking had op bepaalde RFID-programma's in de detailhandel, heeft de kosten van slechte traceerbaarheid aangetoond, met miljoenen tags uit de distributie gehaald omdat batchisolatie onmogelijk was."
Bij UHF-testen wordt naast de elektrische prestaties ook gekeken naar de naleving van het protocol. De Gen2-specificatie definieert timingvensters, modulatiecodering en opdrachtreeksen die lezers en tags moeten volgen. Een tag met de juiste frequentierespons maar onjuist gedrag van de statusmachine zal af en toe mislukken in omgevingen met meerdere- tags. Detectieapparatuur voert verkorte protocolsequenties uit om de afhandeling van opdrachten te verifiëren. Tags die er niet in slagen om correct te singuleren onder intensieve ondervraging van de lezer, worden gemarkeerd, ongeacht hun stroomgevoeligheidsgetallen.
HF-testen volgen verschillende procedures die het kortere leesbereik en verschillende gebruiksscenario's weerspiegelen. Toegangscontroletags hebben doorgaans betrouwbare metingen nodig op afstanden van minder dan tien centimeter. De kritische parameter is niet het maximale bereik, maar de consistentie van activering op de beoogde werkafstand. Testarmaturen positioneren de tag op gespecificeerde afstanden van de koppelantenne en verifiëren de respons over de tolerantieband. Kaarten en sleutelhangers die de RF-tests doorstaan, gaan over tot functionele verificatie van alle afgedrukte of gecodeerde gegevens, waarbij wordt bevestigd dat het visuele serienummer overeenkomt met de elektronische identificatie die is opgeslagen in het chipgeheugen.
Het volgen van de uitwerpsnelheid wordt teruggekoppeld naar de procescontrole. Het inspectiestation genereert gegevens, maar de waarde komt voort uit analyse. Een wikkelmachine die buiten de tolerantie raakt, komt tot uiting in een geleidelijk toenemende uitwerpsnelheid op een specifieke productielijn voordat de afwijking ernstig genoeg wordt om apparatuuralarmen te activeren. Door afgekeurde producten te correleren met upstream-procesparameters kunnen de hoofdoorzaken sneller worden geïdentificeerd dan wanneer er op klachten van klanten moet worden gewacht. Het operationele team beoordeelt wekelijkse overzichten en onderzoekt elke productcategorie waarbij de afwijzingspercentages boven de historische basiswaarden liggen. Siliconen polsbandjes hebben een hogere uitgangswaarde dan stijve ABS-producten, omdat het flexibele substraat de draadverbindingen tijdens het hanteren onder spanning zet. Dit wordt verwacht. Een plotselinge stijging boven die basislijn duidt op een procesprobleem dat interventie vereist.
De investering in apparatuur weerspiegelt een basisberekening. Retourzendingen op locatie kosten meer dan afkeuringen in de fabriek. Een label dat bij inspectie wordt betrapt, kost de materiaalwaarde plus de verwerking van schroot. Als een tag bij een klant defect raakt, kost dat vracht, arbeid, relatieschade en mogelijke contractboetes. Grote retailprogramma's specificeren de binnenkomende kwaliteitsniveaus in delen per miljoen. Om zonder inspectie aan deze specificaties te voldoen, zouden procescontroles nodig zijn die veel hoger zijn dan de kosten van testapparatuur. Het inspectiestation is goedkoper dan perfectie.
